SCI:深入理解TinyRAM-ODAILY_RAM

TinyRAM是由大名鼎鼎的BCTGTV五人組(EliBen-Sasson,AlessandroChiesa,DanielGenkin,EranTromer,MadarsVirza)和SCIPR實驗室提出的一種隨機訪問器架構，旨在成為表達非確定性計算證明性的便捷工具。具體來說，TinyRAM是一種精簡指令集計算機(RISC)，具有字節級可尋址的隨機存取存儲器。它在“擁有足夠表達能力”和“足夠簡約”這兩個對立面之間取得平衡：

?當從高級編程語言編譯時，有足夠的表達能力來支持簡短高效的匯編代碼，以及

?小指令集，指令通過運算電路簡單驗證，利用SCIPR的算法和密碼機制實現高效驗證。

架構

TinyRAM由兩個整數參數化：字長W，需要是2的冪且可以被8整除(這點和現代計算機一樣，如32，64)，以及寄存器的數量K。一般用TinyRAM(W,K)來表示，機器的狀態包括以下內容：

1.程序計數器pc(programcounter)，由W個bit組成。

2.K個通用寄存器，以r0,r1,...,r(K-1)表示，每個寄存器都是W個bit。

3.條件標志flag，由一個bit組成。

4.內存，2^W個字節的線性數組，使用小端約定排列字節。

印度央行行長：有必要就加密貨幣進行更深入的討論:印度央行行長沙克蒂坎塔·達斯：有必要就加密貨幣進行更深入的討論，當一家央行表示，加密貨幣的存在導致他們對宏觀經濟和金融穩定感到擔憂時，這是一個非常深刻的問題。[2021/11/16 21:55:38]

5.2個磁帶(tape)，每個包含一串Wbit的字。每個磁帶都是單向只讀的。其中，一個磁帶是用于公開輸入x，另一個用于私有輸入w。其實就是TinyRAM的輸入載體。

TinyRAM機的輸入是2個磁帶以及內存，輸出是answer指令，該指令有一個參數A，代表返回值，A=0表示接受。也可以使用該指令終止執行程序。

TinyRAM根據執行指令的位置不同有兩種變體：一種變體遵循哈佛架構，另一種遵循馮諾依曼架構。前一種架構的數據和程序存放在不同的地址空間中，且程序是只讀的；后一種架構數據和程序存放在同一個可讀寫的地址空間中。具體用圖表的方式來表示這兩者的區別：

以下兩個架構的圖示：

聲音 | 北郵教授：5G的本質是無限連接 將促進區塊鏈等技術的深入發展:據澎湃新聞消息，5月26日下午，2019中國國際大數據產業博覽會舉行“5G重構數字社會基礎生態”高端對話，中國信息經濟學會副會長、北京郵電大學教授呂廷杰在會上表示，5G循序漸進的發展一定會帶來一個完全不同的社會，它會使社會的效率更高，因此也會涉及到更大的安全問題。他指出，5G的本質是無限連接，連接產生了高價值的關鍵數據，未來的大數據會有全新的飛躍，將促進人工智能、區塊鏈等技術的深入發展，生產很多新的架構和生態，必將重構數字經濟的生態，在未來5-8年會滲透到生活的方方面面，也將改變10年以后的整個社會的游戲規則。[2019/5/26]

在開始更詳細的TinyRAM設計細節之前，我們以官方白皮書的例子說明，TinyRAM是如何做到既簡潔又全面，能夠滿足非確定性的計算問題的。

意義

Alice擁有x，Bob擁有w。Alice想知道算法A(x,w)的計算結果的正確性，但是不想自己計算。這樣的場景，在零知識證明系統中非常常見，有證明者和驗證者，驗證者想知道證明者提供的證據的正確性，但不必自己重新計算一次。TinyRAM架構就滿足這樣的場景，兩個磁帶可以傳入私有輸入w和公開輸入x，證明計算和驗證程序在其中執行。SCIPR實驗室實現的libsnark庫中，已實現了TinyRAM。具體參見：https://github.com/scipr-lab/libsnark.

動態 | 中科院計算所將聯合沈陽市紀委監委 推動區塊鏈等技術在紀檢監察領域的深入應用:據科學網消息，中科院計算所研究員方金云近日接受采訪時表示，中科院計算所將與沈陽市紀委監委聯合成立大數據監督技術研究中心，以沈陽市正風肅紀監督，營商環境優化為試驗田，繼續推進大數據、人工智能、區塊鏈等契合時代發展的信息技術在紀檢監察領域的深入應用。[2019/1/13]

以CircuitGenerator為例，C程序經過編譯器之后，編譯成TinyRAM的程序，再經過CircuitGenerator之后，生成電路，最后得到zkSNARK電路。

指令

TinyRAM支持29個指令，每條指令都通過1個操作碼和最多3個操作數指定。操作數可以是寄存器名稱或者立即數。除非另有說明，否則每條指令都不會修改flag，且將pc增加i，對于哈佛架構來說，i=1，對于馮諾依曼架構來說，i=2W/8。通常，第一個操作數是指令執行計算的目標寄存器，其他操作指定指令的參數。最后，所有指令都需要機器的一個周期來執行。

動態 | 中國聯通將深入開展區塊鏈等前瞻安全技術研究:據通信世界網消息，中國聯通網研院副院長朱常波表示，中國聯通高度重視網絡安全能力建設，提出了‘全方位、高智能、重演進、大生態’的網絡安全總體發展戰略。其中，高智能是指要充分利用大數據、人工智能等創新技術，建設全面感知、精準處置的決策響應中樞，實施積極主動的防御模式；重演進是指提前布局5G、 SDN等新型網絡架構安全研究，深入開展量子加密、區塊鏈等前瞻安全技術研究，積極探索自主可控的創新技術，重構未來網絡的安全能力。[2018/12/18]

指令包含幾種類型，指令名稱和intelx86匯編指令類似，可顧名思義。

●位操作指令：

?and

?or

?xor

?not

●整數操作指令：

?add

?sub

?mull

?umulh

?smulh

?udiv

?umod

●shift操作指令：

?shl

?shr

●比較操作指令

?cmpe

?cmpa

北京市委書記蔡奇：深入研究區塊鏈技術及應用，打造產業集群:昨天上午，北京市召開網絡安全和信息化工作會議，北京市委書記蔡奇強調，堅持以信息化培育新動能推動新發展，使信息化成為首都發展的新動能、城市治理的新手段、公共服務的新方式，切實增強人民群眾的獲得感幸福感安全感。大力發展數字經濟，深入實施大數據和云計算發展行動計劃，深入研究區塊鏈技術及應用，打造產業集群。優化電子政務，推進全市統一的基礎公共云平臺建設，進一步打破信息壁壘、提升服務效率，讓百姓少跑腿、信息多跑路。[2018/5/26]

?cmpae

?cmpg

?cmpge

●move操作指令

?mov

?cmov

●jump操作指令

?jmp

?cjmp

?cnjmp

●內存操作指令

?store.b

?load.b

?store.w

?load.w

●輸入操作指令：

?read

●輸出操作指令:

?answer

匯編語言

TinyRAM的程序是由TinyRAM匯編語言編寫的，這個語言受Intelx86匯編語言語法啟發。程序是包含多行TinyRAM匯編代碼的文本文件。程序按照哈佛架構還是馮諾依曼架構的不同，第一行包含的字符串也不同：

?哈佛架構

“;TinyRAMV=2.000M=hvW=WK=K”

?馮諾依曼架構

“;TinyRAMV=2.000M=vnW=WK=K”

其中，W是十進制表示的字長，K是十進制表示的寄存器數量。程序文件中，其他每一行依次包含的內容需要滿足：

1.可選的空格。

2.可選的label，用于定義為引用其后的第一條指令。

3.可選的指令，由指令助記符，以及后面的操作數。

4.可選的空格。

5.可選的以分號;開始的注釋，到該行尾結束。

一個程序中，最多可以有2^W個指令。一個label只能定義一次，有點像高級語言中的變量。

示例代碼(https://github.com/scipr-lab/libsnark/blob/master/tinyram_examples/answer0/answer0.s)

為了滿足計算的需要，提高電路可滿足性的效率，TinyRAM增加了前導語。如果一個TinyRAM的程序以前導語的方式啟動，則說明該程序是個合適的程序。

上述的前導語：

?對于哈佛架構來說，I(i)=1*i，并且inc=1

?對于馮諾依曼架構來說，I(i)=2W/8*i，并且inc=W/8

前面的示例代碼，也遵循這樣的前導語寫法。

兩種架構的性能對比

TinyRAM的兩種架構，其設計區別在前面的“架構”部分介紹了，此處對比兩種架構的性能。

第一個圖表展示兩種架構產生的門數量。

l是指令數量，n是輸入大小，T是執行步數。

可以看出，前者的門數量和指令數量呈線性增加。后者改善很大，指令越多，改善的越大。

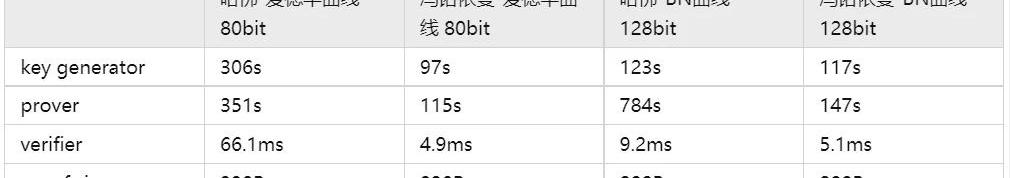

第二個圖表展示兩種架構在不同字長的曲線下，生成Keygenerator/prover/verifier的時間及proof大小。

可以看出，在80bit時，馮諾依曼架構相較于哈佛架構有較大提升，在128bit時，也有少許提升。

由上述表格數據可以看出，馮諾依曼架構的效率更高，這也是為什么馮依諾曼架構TinyRAM是后來在哈佛架構TinyRAM的基礎上提出的。

總結

我們講了TinyRAM的架構，設計，匯編指令等，介紹了它的優勢：可以用來便捷的進行非確定性計算。尤其在零知識證明系統中，有更多的發揮空間。最后介紹了兩種TinyRAM架構的性能對比，在生成的門數量和時間以及proof大小上，馮諾依曼架構都更勝一籌。

引用

http://www.scipr-lab.org/doc/TinyRAM-spec-2.000.pdf

https://www.cs.tau.ac.il/~tromer/slides/csnark-usenix13rump.pdf

http://eprint.iacr.org/2014/59
