2020年3月12日，紅魔5G手機正式發布，搭載了全球首發144Hz刷新率超競屏、LPDDR516GB超大運行內存、高通驍龍865雙模5G移動平臺，并推出了駭客黑、火星紅、賽博霓虹、氘鋒透明四種配色版本。

與此同時，努比亞官方還上架了一批全新的配件，其中就包括27W和45W兩款氘鋒移動電源，目前充電頭網已經拿到了27W這款。這款內置10000mAh電芯，配備1A1C兩個快充接口，其中USB-C口支持18W輸入以及27W輸出。接下來充電頭網就為大家帶來紅魔10000mAh氘鋒移動電源快充版的詳細拆解。

一、紅魔10000mAh氘鋒移動電源快充版外觀

這款產品采用淺灰色包裝盒，正面印著產品的外觀圖片，左上角為nubia的logo，下方印著10000mAh氘鋒移動電源快充版字樣。

包裝盒背面貼著產品參數貼紙。

包裝盒為抽拉式設計，設有一個提手方便將移動電源取出，移動電源則使用防塵袋包裹。

除了氘鋒移動電源本體之外，還附贈了一根USB-CtoUSB-C短線，可以用來給移動電源充電，也可以用于輸出給手機供電。

CoinDCX因熊市和稅收影響裁員12%:金色財經報道，印度加密貨幣交易所CoinDCX周二宣布，由于長期熊市影響收入，該公司將裁員約12%。該交易所正在解雇71名員工，這些員工的角色不符合當前的業務重點。該公司擁有約590名員工，多個團隊受到失業的影響。

此前印度對加密貨幣征收嚴厲的稅收：自2022年2月1日起，對加密貨幣利潤征收30%的稅，并對所有交易征收更具爭議性的1%源頭扣除稅(TDS)。[2023/8/22 18:15:42]

這款移動電源的外殼形狀較常規移動電源而言更復雜，采用多個略微傾斜的平面組成，其主體部分為銀灰色，正面居中絲印著一個大大的“DAO氘”，四個側面均鑲嵌了黑色邊框。

移動電源背面外觀和正面基本一致，并印著詳細的參數信息，移動電源容量為10000mAh，名稱：氘鋒移動電源快充版，產品型號；PB1002S，制造商：努比亞技術有限公司，輸入：5V/3A、9V/2A、12V/1.5A；USB-A輸出：5V/3A、9V/2A、12V/1.5A；USB-C輸出：5V/3A、9V/3A、12V/2.25A，最大輸出功率為27W。

輸出端USB-A口居中設計，兩側分別是電源按鍵、LED電量指示燈、和USB-C接口。

厚度相當于1元硬幣的四分之三。

近24小時有4268.36枚BTC流入交易所錢包:金色財經報道，數據顯示，近24小時有4268.36枚BTC流入交易所錢包，近7天有5906.92枚BTC流出交易所錢包，近30天有495.47枚BTC流入交易所錢包。截至發稿時，交易所錢包余額合計為1,862,307.3枚BTC。[2023/7/2 22:12:46]

外形尺寸相比iPhone11ProMax略小。

移動電源機身凈重約為239g。

使用ChargerLABPOWER-ZKT001檢測這款移動電源USB-A口的輸出協議，顯示支持APPLE2.4A、USBDCP、QC2.0、QC3.0、AFC、FCP等協議。

同樣檢測USB-C口的輸出協議，顯示支持USBDCP、QC2.0、QC3.0、AFC等協議。

PDO報文顯示，USB-C口還可支持USBPD3.0，PPS快充，并有5V/3A、9V/3A、12V/2.25A三個固定電壓檔位和5-11V3A輸出，最大輸出功率為27W。

二、紅魔10000mAh氘鋒移動電源快充版拆解

數據：比特幣在9月30日有34723個比特幣流出交易所:金色財經報道，Santiment在社交媒體上表示，比特幣在9月30日有34723個比特幣流出交易所，這表明可能是進入第四季度的交易者信心的暗示。上一次有這么多的BTC離開交易所是在6月17日，在接下來的4周內價格上漲了22%。

CryptoQuant分析師Maartunn表示，這是市場需求回升的跡象。總體而言，交易平臺資金流出是一個積極的信號。交易平臺供應減少意味著市場參與者拋售壓力降低。[2022/10/2 18:37:43]

首先拆除移動電源兩側的邊框，邊框為卡扣裝配，拆解比較容易。

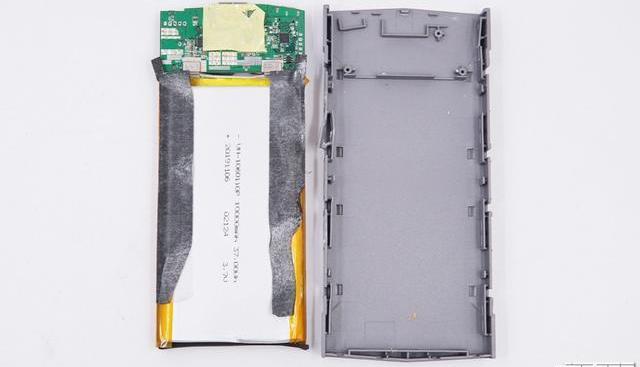

隨后將主體部分的外殼拆開，外殼內壁貼有兩條減震海綿，使用了一塊聚合物鋰離子電芯，PCB板上多處有打膠處理。

PCB上的電感、電容、PCB板固定螺釘的位置均有注膠加固，USB-A接口使用黃色馬拉膠帶包裹，防止異物灰塵進入移動電源內部。

一顆熱敏電阻緊貼電芯，實時檢測電芯溫度。

拆下輸出端的黑色邊框。

Oanda分析師：加密貨幣的冬天可能結束:金色財經報道，外匯交易平臺Oanda的高級市場分析師Edward Moya表示，加密貨幣的冬天有可能結束。他認為，盡管最近有不好的市場消息，但一些加密貨幣投資者開始購買更多的比特幣（BTC）和其他加密貨幣。他指出，更多持有者開始增加他們的頭寸。Moya認為“加密貨幣的冬天有可能結束”。

Moya補充說，在未來幾個月，加密貨幣可能不會走出“波濤洶涌”的水域。但是，如果對比特幣的風險偏好繼續增長，“我們可以看到勢頭真正到位，并使加密貨幣大幅上漲”。（CoinDesk）[2022/8/24 12:44:03]

卸掉螺釘，將PCB板與外殼分離。

電芯部分為單片聚合物鋰離子電芯，單片容量為10000mAh，37Wh，生產日期為2019年11月6日，電芯厚10mm，寬60mm，長110mm。

從PCB板背面可以看到，電芯通過兩根鎳帶與PCB板焊接。PCB板上設有左側為移動電源升降壓控制器，右側為USB-C接口雙向快充的協議識別芯片，PCB背面有大面積露銅，增加散熱。

升降壓控制器采用了上海南芯半導體的SC8813。這是一顆同步整流降壓充電，同時支持反向升壓輸出的升降壓控制器，IC接口數控調節輸出電壓與輸出限流。可支持非常寬的輸入電壓，適用于1-4節的鋰電池應用。

嘉善縣召開國家區塊鏈創新應用試點建設推進會:金色財經消息，近日，嘉善縣召開國家區塊鏈創新應用試點（嘉善縣“區域協同萬事通”重大應用場景）建設推進會。[2022/7/22 2:30:47]

南芯SC8813詳細規格資料。

USBPD快充協議芯片，賽普拉斯CYPD3171。CYPD3171為賽普拉斯第三代產品CCG3PA，其內建ARMCortex-M0處理器，64KBFlash8KBSRAM，支持QC4.0、APPLE2.4A，AFC、BC1.2等充電協議。

賽普拉斯CYPD3171規格資料。

PCB板正面分布著接口、按鍵、指示燈、電容、電感、MOS、管等器件。

居中的是一顆3R3大電感，配合南芯SC8813進行輸入降壓和輸出升壓操作。

電感左側為兩顆貼片MOS管，由南芯SC8813控制，實現降壓輸入和升壓輸出。MOS為泰德TDM3458，耐壓30V，采用DFN5x6封裝。

泰德TDM3458詳細規格資料。

固態電容來自南通江海，規格16V220μF。采用臥置，降低PCBA的整體厚度。

旁邊是兩顆銳駿半導體的MOS管，型號RU3070M2，用于鋰電池電池保護。

銳駿半導體RU3070M2詳細規格資料。

USB-C接口旁邊還有兩顆泰德的PMOS管，型號TDM3307A，作為Type-C接口的VBUS開關。采用兩顆MOS，防止倒灌。

泰德TDM3307A詳細規格資料。

在USB-C接口和USB-A接口之間還有一顆8205MOS管和一顆絲印321822的芯片。

采用天鈺的FP6601Q作為USB-A接口的輸出快充識別芯片，天鈺FP6601Q是一款快速充電協議芯片，支持高通QC3.0/2.0與華為FCP，通過監控USBD+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

天鈺FP6601Q詳細規格資料。

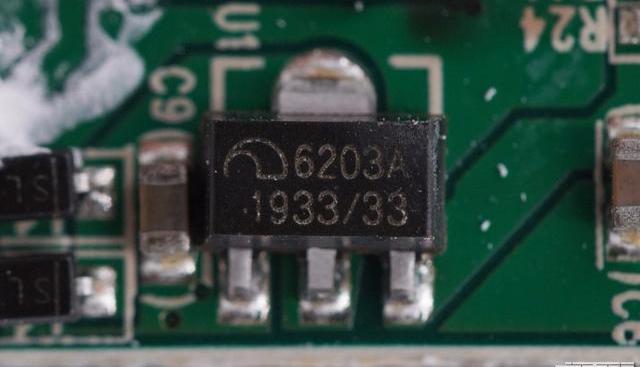

微盟電子提供的穩壓管，型號ME6203，用于移動電源主控供電。

微盟ME6203規格資料。

四顆電量指示燈和電源開關按鍵。

USB-A接口采用黑色膠芯，沉板焊接降低厚度。

USB-C接口端面不露銅。

電源開關按鍵特寫，貼片焊接。

移動電源全部拆解完畢。

充電頭網拆解總結

紅魔氘鋒移動電源快充版具備10000mAh容量以及27WUSBPD快充輸出，給紅魔5G手機的充電速度雖不及原裝55W快充充電器，但相比常規的18W充電器要快許多。并且配備1A1C兩個輸出接口，可以同時給兩臺設備供電，輸出支持PD3.0、PPS、QC2.0、QC3.0、FCP、AFC、DCP等眾多協議，實用性不錯。

充電頭網通過拆解了解到，這款移動電源內置一顆南芯的升降壓控制芯片SC8813實現USB-C口的升降壓控制和USB-A接口的升壓輸出，USB-C口采用賽普拉斯CYPD3171作為USB-C口的協議芯片，還兼顧移動電源整機控制電量顯示等功能。USB-A口采用天鈺FP6601Q作為協議識別，整體用料扎實，內部設計精簡。同時，也正因為兩個接口共用一路升降壓方案，所以這款產品無法滿足雙口同時快充輸出，也不支持邊充邊放功能。
