百度近年來深耕智能音頻市場，從初期的DuerOS智能語音交互系統，到與眾多合作品牌推出內置DuerOS的智能語音產品，再到目前已推出多款小度在家自有品牌的智能語音產品，在智能音箱市場已經分得了一杯羹。

經過我愛音頻網長期對百度智能音箱產品的追蹤研究，我們已經拆解分析了百度之前發售的7款智能語音音箱產品，以及小度在家智能屏X8帶屏智能音箱，共8款智能音箱產品。

此次我愛音頻網為大家拆解的是最新發布的小度在家智能屏Air，它的屏幕尺寸為5.45英寸，跟一部手機的屏幕尺寸相近，機身相對其他帶屏音箱較小巧。小度在家智能屏Air支持視頻通話、撥打固話，前置攝像頭還能進行移動偵測抓拍；音箱內置語音助手，可以一句話播放多媒體平臺的音視頻資源。

此外，小度在家智能屏Air支持WiFi直連，內置藍牙Mesh網關，可接入小度星球智能家居生態。下面就一起看看小度在家智能屏Air的詳細拆解吧~

一、小度在家智能屏Air開箱

包裝盒與此前相比又換了一個風格。正面是產品的渲染圖，頂部寫有產品名稱“小度在家智能屏Air”，產品特色功能：能陪娃、能學習、能看片。

背面是一些產品基本信息和條碼。

包裝盒頂部是小度語音助手的功能介紹，包括：視頻點播、音樂、視頻通話、智能家居、兒童教育、播放百度網盤資源、看護助手、手勢控制等。

包裝盒內物品，小度在家智能屏Air帶屏智能音箱一臺，電源適配器和產品使用手冊。

電源適配器與線纜為一體設計。

電源適配器型號：AY12HA-AF1201002-CH，輸入100-240V~50/60Hz0.5A，輸出：12V1A。制造商，東莞市奧源電子科技有限公司；北京百度網訊科技有限公司監制。

Hedera TVL突破3500萬美元，網絡交易量突破180億筆:金色財經報道，根據DefiLlama的數據，Hedera（HBAR）區塊鏈鎖倉總價值（TVL）在過去一個月內增加了近 26%，截至發稿時已突破3500萬美元，達到3518萬美元。Hedera網絡的交易量也突破了180億筆。

金色財經曾報道，8月14日，基于Hedera的支付應用程序Dropp被添加到美聯儲開發的即時支付平臺FedNow中。現代和起亞宣布引入基于Hedera的二氧化碳排放跟蹤系統來支持該網絡。[2023/8/22 18:13:57]

電源適配器采用DC圓口輸出。

小度在家智能屏Air正面，頂部是屏幕區域，下面是揚聲器的出音孔，外觀比較簡單直接。

背面是白色的一體機身，上面有散熱開孔。

音箱底部有三條防滑膠條，沿曲線分布，標簽上的信息有：小度在家智能屏Air，型號XDH-17-A1；輸入12V1A；制造商，百度在線網絡技術有限公司。

音箱正面出音孔上方，不太顯眼的小度在家品牌Logo。

音箱背部的散熱孔特寫。

音箱頂部只有一個多功能按鍵，旁邊是兩個麥克風拾音孔，用來收集語音指令。

前置攝像頭特寫。

報告：今年第一季度的NFT交易量創下歷史新高:金色財經報道，根據DappRadar周四發布的一份報告，2023年第一季度，虛擬世界的NFT交易有所增加，今年迄今為止總計3.11億美元。根據該報告，由于Yuga Labs旗下的Otherside和MG land等平臺在該領域占據主導地位，虛擬土地交易在過去一個季度達到了14.7萬筆的歷史新高。[2023/3/24 13:23:04]

充電接口位于音箱背部的凹槽內。

二、小度在家智能屏Air拆解

拆下音箱底部的防滑膠條，即可看到音箱正面蓋板的固定螺絲。

卸下音箱正面的固定螺絲，打開正面蓋板，有一排線與顯示屏模組相連。

主板的排線座子上有一塊黑色的防靜電膠帶粘貼固定。

斷開排線，取下外側蓋板，屏幕背面是一層鋁合金散熱板。

出音孔處的防塵網。

金屬散熱板上還有一塊導熱貼。

顯示屏排線上的信息特寫。

音箱內部結構一覽，上面是主板，下面是揚聲器結構，主板正反面都有鋁合金散熱板散熱降溫。

SVB在紐約申請第11章破產保護:金色財經報道，硅谷銀行（SVB）在紐約申請第11章破產保護。SVB金融集團表示，本集團擁有約22億美元的流動性，財務小組正在評估戰略選擇，申請破產的子公司不包括SVB Securities和SVB Capital。硅谷銀行過渡銀行（Silicon Valley Bridge Bank, N.A）未被納入破產保護程序中。(金十)[2023/3/17 13:11:09]

揚聲器兩根接線通過插接件與主板相連，導線外有泡棉包裹減少共振。

斷開插座，取出揚聲器結構。

揚聲器結構正面，有一個全頻揚聲器，官網標注功率為3W。

揚聲器結構背面，可以看到音腔有一個低音倒相管的設計。

揚聲器結構底部特寫。

倒相孔特寫，螺絲孔位都有緩震橡膠墊。

揚聲器振膜特寫，發聲單元由四顆螺絲固定。

卸下螺絲，音腔內有吸音棉。

揚聲器背面T鐵上貼有一個二維碼標簽。

取出揚聲器結構后的音箱內部布局。

全球加密總市值跌至9000億美元下方:金色財經報道，據CMC數據顯示，全球加密總市值再次跌至9000億美元下方，當前約為8934.51億美元，24小時交易量約為1990.12億美元。BTC占比39%，ETH占比17.4%。[2022/11/9 12:38:15]

主板處的散熱開孔和防塵網。

底部的充電小板，通過排線與主板相連。

卸下螺絲，取出充電小板，正面從左至右依次是排線插座、DC充電接口、預留的Micro-USB調試接口。

充電小板背面特寫，右側印有小度在家的Logo。

貼片式信號天線位于音箱一側。

天線與主板連接的同軸插座。

音箱頂部控制區域的模組和攝像頭模組。

攝像頭模組，攝像頭通過排線與主板相連。

攝像頭所在的塑料支架。

頂部控制按鍵所在的小板，正面可以看到兩側的麥克風上都有紅色的硅膠保護罩。

趙長鵬：清算FTT為退出后風險管理措施，此前是自愿持有FTT:11月7日消息，幣安創始人趙長鵬在推特發文稱，清算FTT只是退出后的風險管理措施，這是我們從LUNA身上學到的經驗。我們之前曾給予支持，但未來不想再保持任何關系。我們不反對任何人，但不會支持那些在背后游說反對其他行業參與者的人。

此前趙長鵬在回應推特用戶提問時表示，幣安持有FTT至今并非因為有鎖定期。我們此前是自愿持有這些代幣，這消除了我們會攻擊“競爭對手”的任何嫌疑。但持有時間是有限度的，不會永遠持有。[2022/11/7 12:26:46]

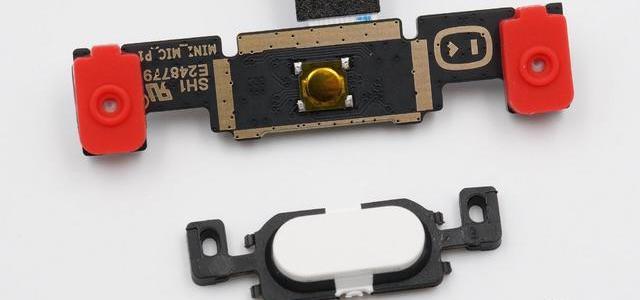

取下微動按鍵的硅膠保護殼。

功能按鍵特寫，貼片焊接。

取下麥克風的硅膠保護罩。

鐳雕90263411的MEMS硅麥。

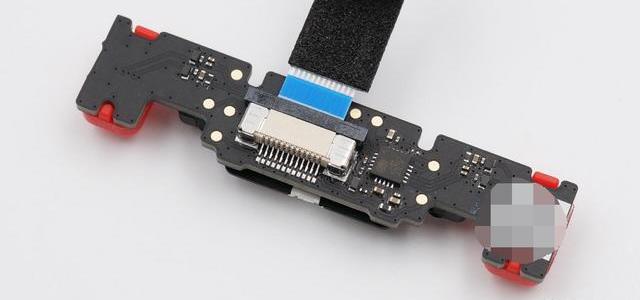

小板背面，一側貼有二維碼信息。

X-Powers芯智匯AC107是具有I2S/TDM輸出轉換的高度集成的2通道ADC。它專為語音捕獲和識別應用平臺中的多麥克風陣列而設計，支持的采樣率：8kHz96kHz。

X-Powers芯智匯AC107資料圖。

最后來看一下音箱的主板電路，主板通過四顆螺絲固定在一塊金屬散熱板上，電路主要集中在另一側。

主板結構正面特寫，左側主控芯片凹槽對應音箱蓋板內側的導熱貼，金屬散熱板右側還對應電容和芯片做了開孔和沖壓凹陷設計。

卸下螺絲，取下金屬散熱蓋板。

鋁合金散熱板與一元硬幣厚度相當。

音箱主板電路特寫，右側有一面積較大的金屬屏蔽罩。

主板左半部分是音箱的功放電路。

TI德州儀器的TPA3138D2，D類立體聲音頻放大器，支持無電感器運行，支持3.5V至14.4V寬電壓工作范圍，1SPW模式下空閑電流僅為20mA，適用于便攜式應用，這款產品采用單聲道輸出。

TI德州儀器TPA3138D2詳細資料。

主板上還有一顆芯智匯的AC107ADC轉換器。

鈺泰ETA8113同步整流降壓IC，18V輸入，輸出電流最大3A，用于輸入降壓為其他設備供電。

鈺泰ETA8113詳細資料。

矽力杰SY7200A，LED背光驅動IC，升壓用于屏幕背光驅動及亮度調節，位于金屬屏蔽罩附近。

矽力杰SY7200A詳細資料。

主板上PMIC上有導熱貼。

取下導熱貼，是來自MTK聯發科的MT6392A電源管理芯片，與MTK處理器為套片，為SoC和RAM、EMMC芯片供電。

電源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB閃存，用于存儲固件和安裝應用程序。

下面拆開主板上的金屬屏蔽罩，看看里面有什么IC。

兩顆Nanya南亞NT5CC256M16ER-EKDDR3LSDRAM4Gbit內存芯片，共有兩顆，組成1GB內存容量。

主控芯片是裸露在外的，上面有導熱貼，屏蔽罩上有一圈金屬化導電海綿，最外側的金屬蓋板上還有一塊導熱貼。

主控芯片為MTK聯發科MT8167A，是一個高度集成的移動計算平臺，內置四核Cortex-A35核心，支持DDR3/LPDDR3DDR4內存，集成PowerVRGE8300，最大輸出分辨率為1920×1200，內置WLAN和藍牙兩種無線連接模塊，WiFi支持2.4G和5G，最大支持8MP攝像頭，可進行1280×720@30FPS錄制。

其圖形通過3D圖形加速增強，還包括多標準視頻加速器和高級音頻子系統，以提供先進的多媒體應用和服務，如流式音頻和視頻，多種解碼器和編碼器，如HEVC，H.264和MPEG4.音頻支持包括和弦鈴聲和高級音頻功能，如回聲消除，免提揚聲器操作和噪音消除。

據我愛音頻網拆解了解到，Huawei華為、baidu百度、JD京東、Mi小米、TmallGenie天貓精靈、Tencent騰訊、Honor榮耀、Mobvoi出門問問、GGMM古古美美等品牌均有大量采用MTK聯發科解決方案。

拆解全家福。

我愛音頻網總結

小度在家智能屏Air的外觀設計延續了智能屏系列的特點，正面是屏幕+揚聲器，背面采用一體外殼。因為是入門級的產品，外觀上沒有智能屏X8精致，不過兩者都是比較簡潔的風格。

小度在家智能屏Air采用了一塊5.45英寸的觸摸屏，支持多點觸控，分辨率為960*480；揚聲器為一個3W的全頻揚聲器，音腔有低音倒相孔設計，增強低音效果；音箱頂部有兩個麥克風用于拾音。

小度在家智能屏Air主控芯片為MTK聯發科MT8167A，內置WLAN和藍牙兩種無線連接模塊，支持2.4GWiFi和藍牙網關，用于聯網和控制智能家居；內置1GB+4GB內存，可以保證日常運行的流暢性。

綜合來看，小度在家智能屏Air與智能屏X8相比，主要是在屏幕尺寸、內存、麥克風數量、WiFi頻段、音頻放大器和內存的供應商等方面進行了區分，對于實際使用的影響主要還是體現在屏幕大小上，是一款不錯的入門級帶屏智能音箱。
